Как мы собираем электрощиты премиум-класса и почему порядок в проводах — это не перфекционизм, а вопрос пожарной безопасности
Разбираем на молекулы «мозг» квартиры: обесцинкование контактов, заводские медные шины против скруток, кабель-менеджмент как инженерный стандарт и педагогика блоков питания — куда их прятать и почему не за потолком
🎬 Пролог: красивый ящик с проблемой внутри
Ремонт в квартире бизнес-класса — сложнейший технологический проект. За гладкими фасадами кухни, дизайнерскими светильниками и умным климат-контролем скрываются километры инженерных сетей.
Если сантехника отвечает за комфорт и отсутствие потопов, то электрика отвечает за самое главное — вашу жизнь и пожарную безопасность.
К сожалению, многие заказчики не придают значения тому, что находится внутри металлического ящика в коридоре. Если свет горит и розетки работают — значит, всё в порядке.
Этим с удовольствием пользуются недобросовестные бригады.
Что происходит на практике
Они «запихивают» клубок оголённых проводов в тесный щиток, экономят на автоматах защиты и надеются, что их работа выдержит одновременно включённую духовку, тёплый пол и кондиционер.
Итог такой работы предсказуем: короткие замыкания, выбитые пробки и, в худшем случае, пожар. Причём произойдёт это глубокой ночью, когда вы будете дома.

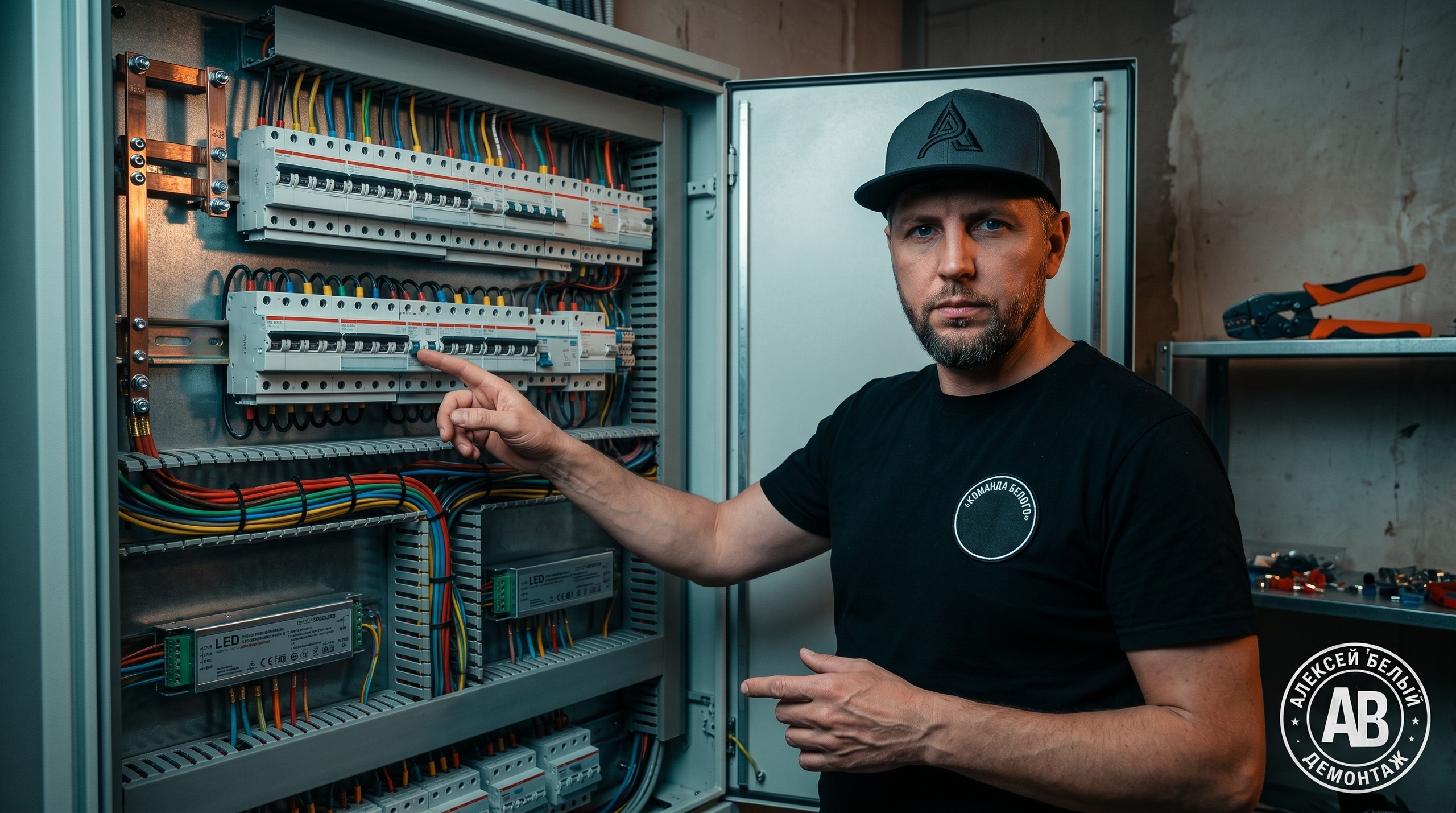

В новом видео я, Алексей Белый, показываю медитативный — но невероятно важный — процесс сборки распределительного электрощита на одном из объектов нашей студии.
Разберём «мозг» квартиры на молекулы.
🔌 ГЛАВА 1. Иллюзия простоты: зачем нужна ювелирная сборка
В начале ролика мастер в перчатках аккуратно устанавливает на металлическую дин-рейку автоматические выключатели. Это оборудование Schneider Electric — одного из признанных лидеров рынка.
Почему дешёвые автоматы — это русская рулетка
Дешёвые безымянные «автоматы» с рынка не соответствуют заявленным характеристикам. Написано «16 Ампер» — но при реальной перегрузке такой автомат может просто не сработать. Кабель начнёт плавиться, изоляция загорится.
Автоматика проверенных брендов гарантирует одно: при малейшей нештатной ситуации цепь будет обесточена за доли секунды. Это не маркетинг — это физика срабатывания теплового и электромагнитного расцепителей.
Заводская шина против самодельных перемычек
В видео можно заметить, как мастер использует специальные распределительные шины (гребёнки) для соединения автоматов в ряд.
Дилетанты часто соединяют автоматы между собой кусками провода — «перемычками». Это создаёт лишние контакты, которые со временем ослабевают и начинают искрить. Заводская медная гребёнка обеспечивает монолитный контакт с минимальным переходным сопротивлением.
Разница между этими подходами — разница между безопасной электрикой и тлеющим щитком.
🗂️ ГЛАВА 2. Кабель-менеджмент: почему провода не должны висеть «макаронами»
Самая частая картина в «народном» ремонте: открываешь дверцу щитка — и оттуда вываливается пучок перепутанных разноцветных проводов. Если что-то сломается, даже опытному электрику потребуются часы, чтобы разобраться, какой провод куда идёт.
Мы в Студии Ремонта Алексея Белого исповедуем жёсткий кабель-менеджмент. Щит должен выглядеть не как паутина, а как серверная стойка в крупной IT-компании.
Три уровня порядка
- Оконцевание жил. В видео хорошо видно, как на концы гибких многопроволочных кабелей надеваются специальные металлические наконечники НШВИ, которые затем обжимаются пресс-клещами.
Если зажать в клемму автомата «распушённый» гибкий провод, часть жил сломается — контакт будет плохим, клемма начнёт греться. Наконечник превращает конец гибкого провода в монолитный стержень. Это не опция, это стандарт.
- Перфорированные короба. Внутри щита установлены серые пластиковые лотки с прорезями — перфорированные кабель-каналы. Кабели аккуратно укладываются в эти лотки, а затем выводятся через прорези прямо к нужным автоматам. Ни один провод не «болтается».
- Маркировка. Каждый кабель, приходящий в щит, тщательно маркируется. Вы всегда будете знать, какой автомат отвечает за розетки в спальне, а какой — за свет на кухне. Без шифров, без угадывания.
💡 ГЛАВА 3. Блоки питания: как мы спасаем светодиодную ленту
В современной квартире премиум-класса всегда много декоративного освещения: закарнизная подсветка, подсветка рабочей зоны, парящие световые профили. Вся эта красота работает от LED-лент с пониженным напряжением 12 или 24 В.
Для этого нужны блоки питания — трансформаторы.
Самая распространённая ошибка
Строители часто прячут блоки питания прямо за потолком, рядом с самой лентой. Звучит логично — пока не ломается.
Любой блок питания со временем перегорает. Если он спрятан за зашитым гипсокартонным потолком — для его замены придётся ломать потолок и перекрашивать комнату. Кроме того, блоки питания греются и требуют конвекции воздуха.
Наше решение
В щите, показанном в видео, предусмотрено специализированное пространство для блоков питания. Ряд трансформаторов закреплён на нижних дин-рейках.
- Доступность. Замена сгоревшего блока займёт у электрика ровно 2 минуты.
- Охлаждение. В металлическом щите обеспечена правильная конвекция воздуха — блоки не перегреваются.
- Порядок. Перфорированные пластины на задней стенке дают надёжное крепление и теплоотвод.
Блоки питания в щите — это не педантизм. Это решение, которое экономит вам деньги и нервы через три года.
✅ ЧЕК-ЛИСТ ЗАКАЗЧИКА: аудит электрощита
На вашем объекте собирают электрощит? Задайте эти вопросы до того, как дверца закроется.
Пункт проверки |
На что смотреть |
🏷️ Выбор бренда |
Автоматы, УЗО и дифавтоматы — только проверенные бренды: Schneider, ABB, Legrand, Hager. Никаких безымянных «китайцев». |
🚿 Наличие УЗО |
На линиях мокрых зон (санузлы, кухня, стиральная машина) должны стоять устройства защитного отключения. Они спасают от удара током при пробое изоляции. |
🚫 Никаких скруток |
Внутри щита не должно быть проводов, скрученных изолентой. Только клеммники или заводские медные шины. |
🔩 Обжим наконечниками |
Гибкие кабели? Потребуйте, чтобы концы обжимались наконечниками НШВИ перед подключением к автоматам. |
💡 Блоки питания |
Спросите прямо: где будут блоки питания для LED-лент? Ответ «за потолком» — требуйте перенести в щит или ревизионный люк. |
🏁 Финал: швейцарские часы в металлическом ящике
Ремонт — это искусство, основанное на точных расчётах и строгих правилах безопасности.
Мы в Студии Ремонта Алексея Белого собираем электрощиты с педантичностью швейцарских часовщиков. Потому что понимаем: от качества этой работы зависит не только эстетика, но и ваше спокойствие — и физическая безопасность — на долгие годы.
Красивый щит — это не каприз. Это доказательство того, что мастер понимает, что он делает, и не боится, чтобы это видели.
Студия ремонта Алексея Белого. Мы собираем электрику как швейцарские часы. Потому что однажды она должна сработать именно тогда, когда это важно.
